Современное здание — это не только стены и крыша, но и сложная инфраструктура: интернет, телефония, видеонаблюдение, пожарная сигнализация, системы контроля доступа. Всё это — слаботочные системы, и все они требуют грамотной прокладки кабелей.
В этой статье разберём, что такое слаботочные системы, какие кабеленесущие конструкции для них используются, как выполняется монтаж и на что обратить внимание при выборе. Подробнее о видах электромонтажных работ можно узнать на нашем сайте.
Что такое слаботочные системы?
Слаботочные системы — это сети, работающие с низким напряжением (до 25 В переменного или 60 В постоянного тока) и малыми токами. В отличие от силовой проводки, они не питают оборудование, а передают информацию.
| Тип слаботочной системы | Назначение |
|---|---|
| Телефонные сети | Голосовая связь, факс |
| Компьютерные сети (СКС) | Передача данных, интернет |
| Видеонаблюдение | Охрана, контроль территории |
| Пожарная сигнализация | Обнаружение возгораний |
| Системы контроля доступа | Электронные замки, турникеты |
| Охранная сигнализация | Защита от проникновения |
| Радиофикация | Трансляция звука |
Все эти системы требуют надёжной и упорядоченной прокладки кабелей. Именно для этого используются кабеленесущие системы.
Что такое кабеленесущие системы для слаботочных сетей?
Кабеленесущие системы (КНС) — это комплекс конструкций для открытой прокладки кабелей и проводов. Они защищают кабели от повреждений, упрощают обслуживание и обеспечивают пожарную безопасность.
Для слаботочных сетей применяются те же типы КНС, что и для силовых, но с учётом особенностей: меньшие сечения, большее количество кабелей, требования к электромагнитной совместимости. Без защитных комплексов открыто прокладывают преимущественно слаботочные коммуникации, не представляющие опасности для людей при случайном контакте.
В состав КНС входят:
- кабельные лотки и короба;
- гофрированные трубы;
- крышки, кронштейны, подвесы;
- электромонтажные профили;
- крепёжные аксессуары.
Основные виды кабеленесущих систем для слаботочных сетей
| Тип КНС | Описание | Применение для слаботочных систем |
|---|---|---|
| Кабельные лотки | Металлические (перфорированные, сплошные, проволочные) или пластиковые | Наиболее распространённое решение. Проволочные лотки особенно хороши для телекоммуникаций |
| Кабельные короба | Закрытые конструкции прямоугольного сечения | Эстетичная прокладка в офисах, жилых помещениях, там, где важен внешний вид |
| Гофрированные трубы | Гибкие трубы из ПНД с зондом для протяжки | Скрытая прокладка в стенах, перекрытиях, полу. Бюджетный и популярный вариант |
| Кабельные лестницы | Конструкции повышенной прочности | Для магистральных трасс с большим количеством кабелей |
| Пластиковые короба (кабель-каналы) | Лёгкие, эстетичные | Внутренние помещения, офисы, квартиры |
При монтаже слаботочных систем чаще всего применяются короба с прямоугольным сечением — они наиболее удобны как при установке, так и при дальнейшей эксплуатации.
Преимущества использования КНС для слаботочных систем
| Преимущество | Пояснение |
|---|---|
| Защита кабелей | От механических повреждений, влаги, агрессивной среды |
| Пожарная безопасность | Материалы КНС не поддерживают горение, снижают риск распространения огня |
| Удобство обслуживания | Лёгкий доступ к кабелям для замены, ремонта или модернизации |
| Порядок и эстетика | Кабели не висят пучками, аккуратно уложены и промаркированы |
| Защита людей | Ограждение от случайного контакта с проводами |
| Соответствие нормативам | Сертифицированные КНС помогают без проблем сдать объект |
Этапы монтажа кабеленесущих систем для слаботочных сетей
| Этап | Что делается | Особенности |
|---|---|---|
| 1. Проектирование | Разработка схемы трассы с учётом всех слаботочных систем | Учитываются архитектура здания, расположение оборудования, требования заказчика. Монтаж производится по согласованной документации |
| 2. Разметка | Нанесение линий крепления на стены, потолки, пол | Точность разметки влияет на качество всей трассы |

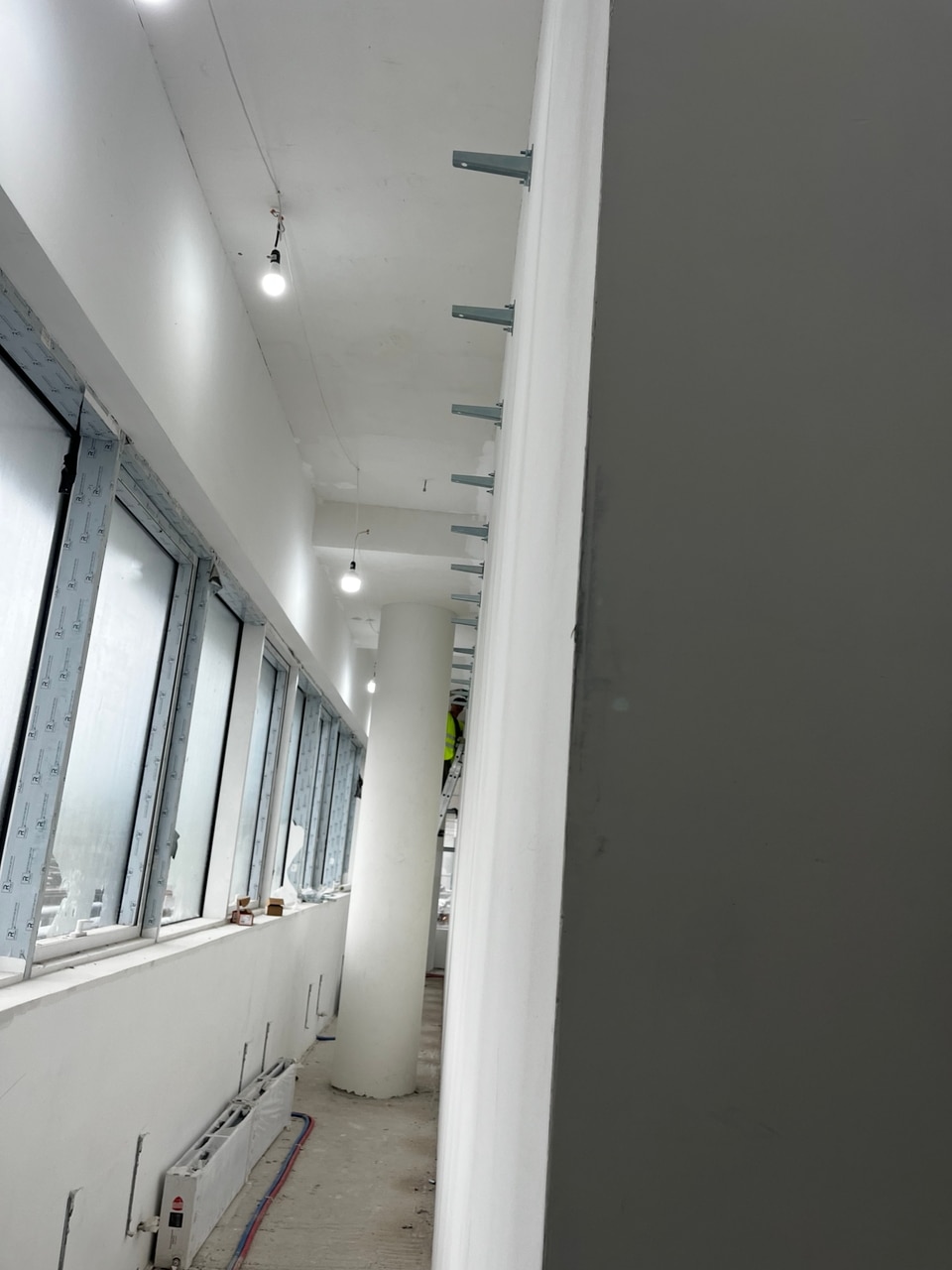

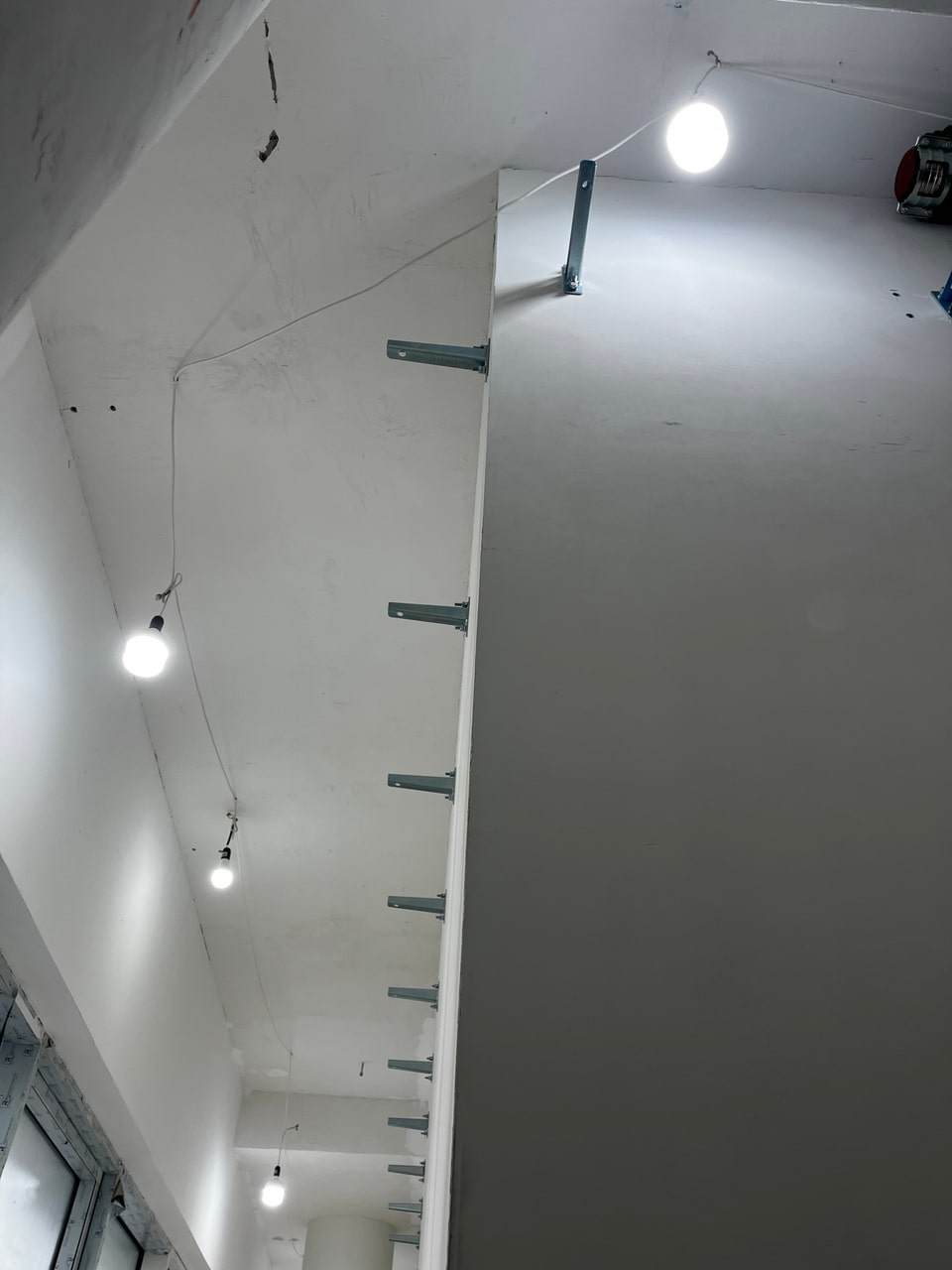

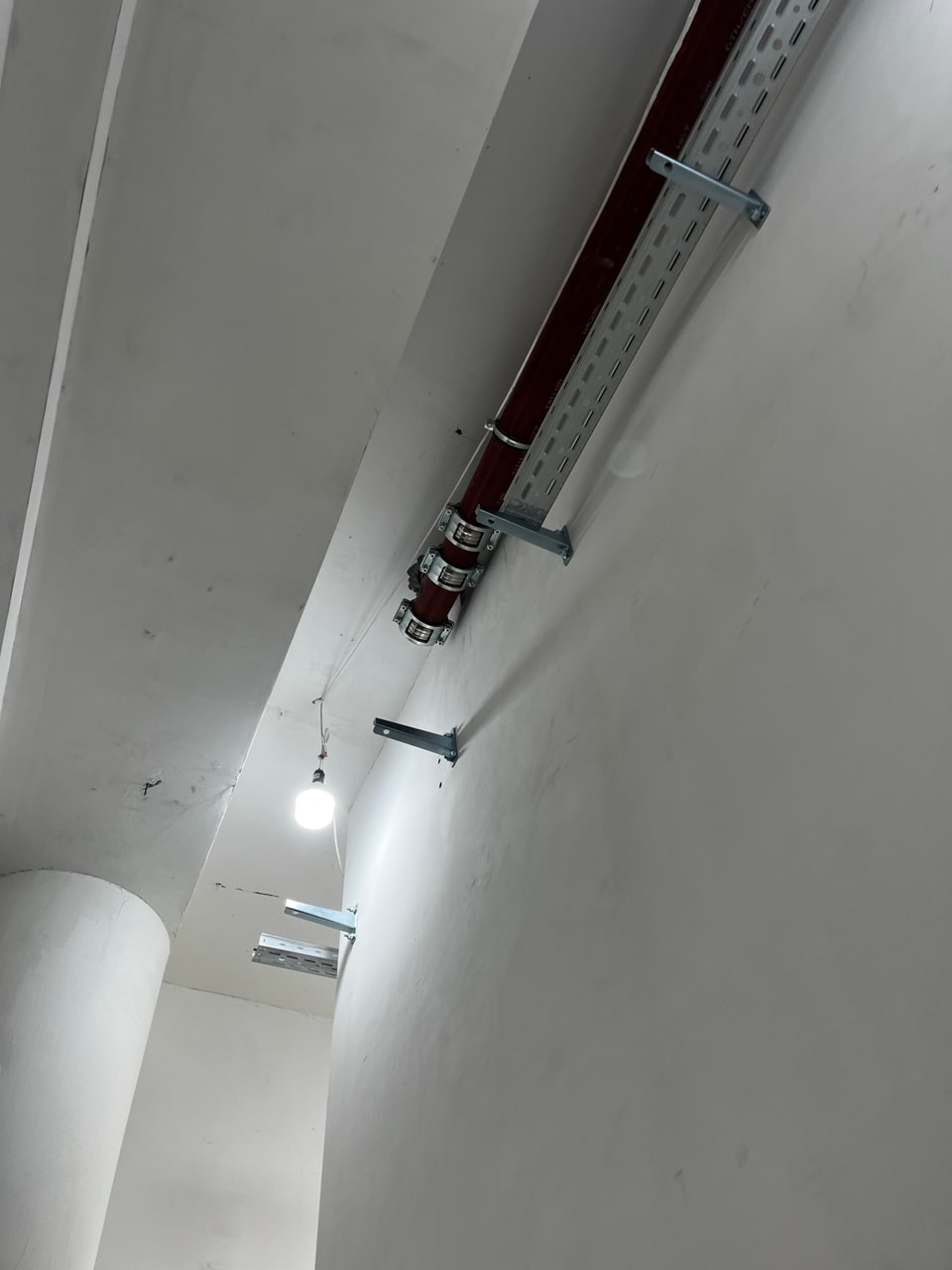

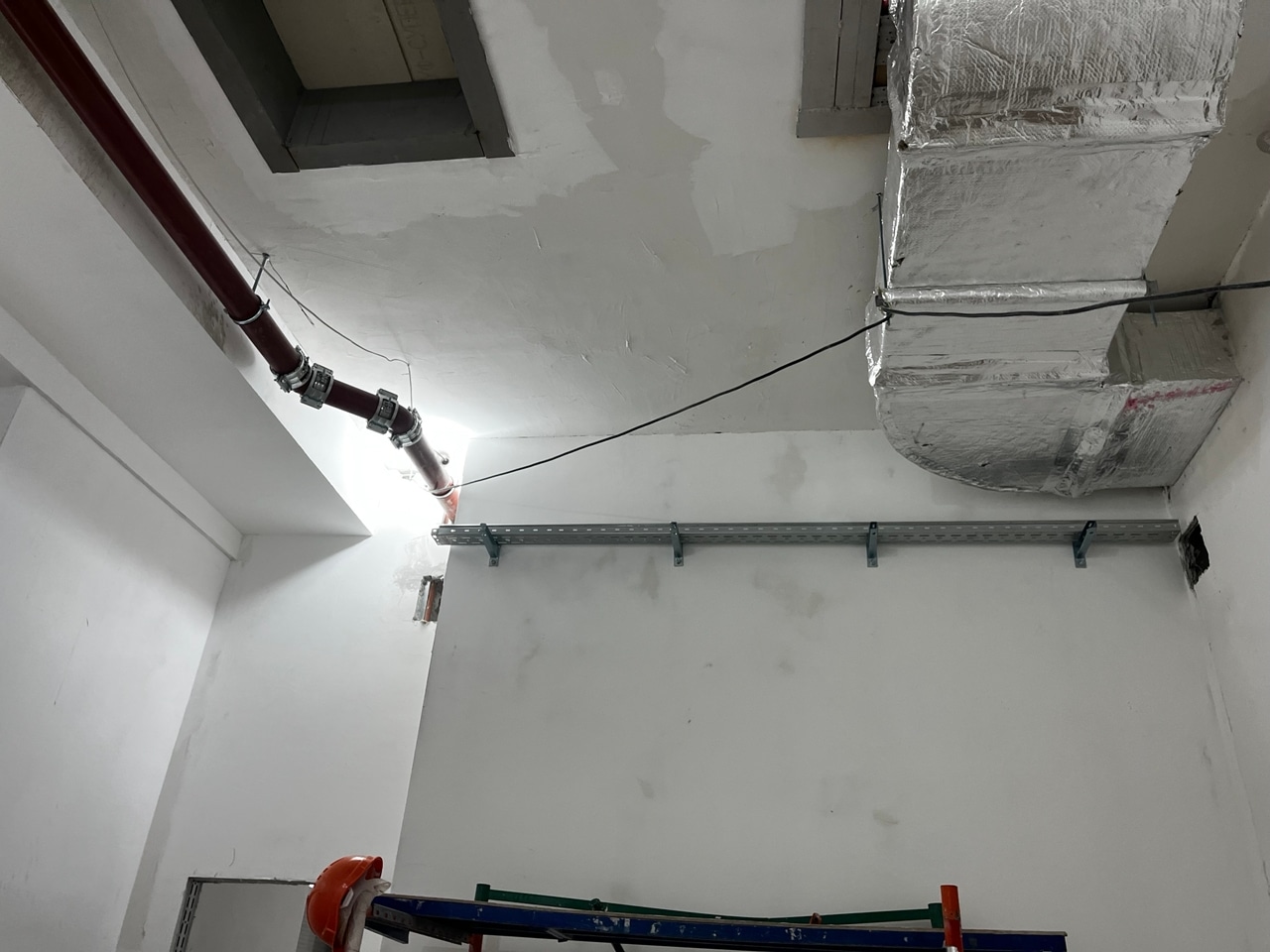

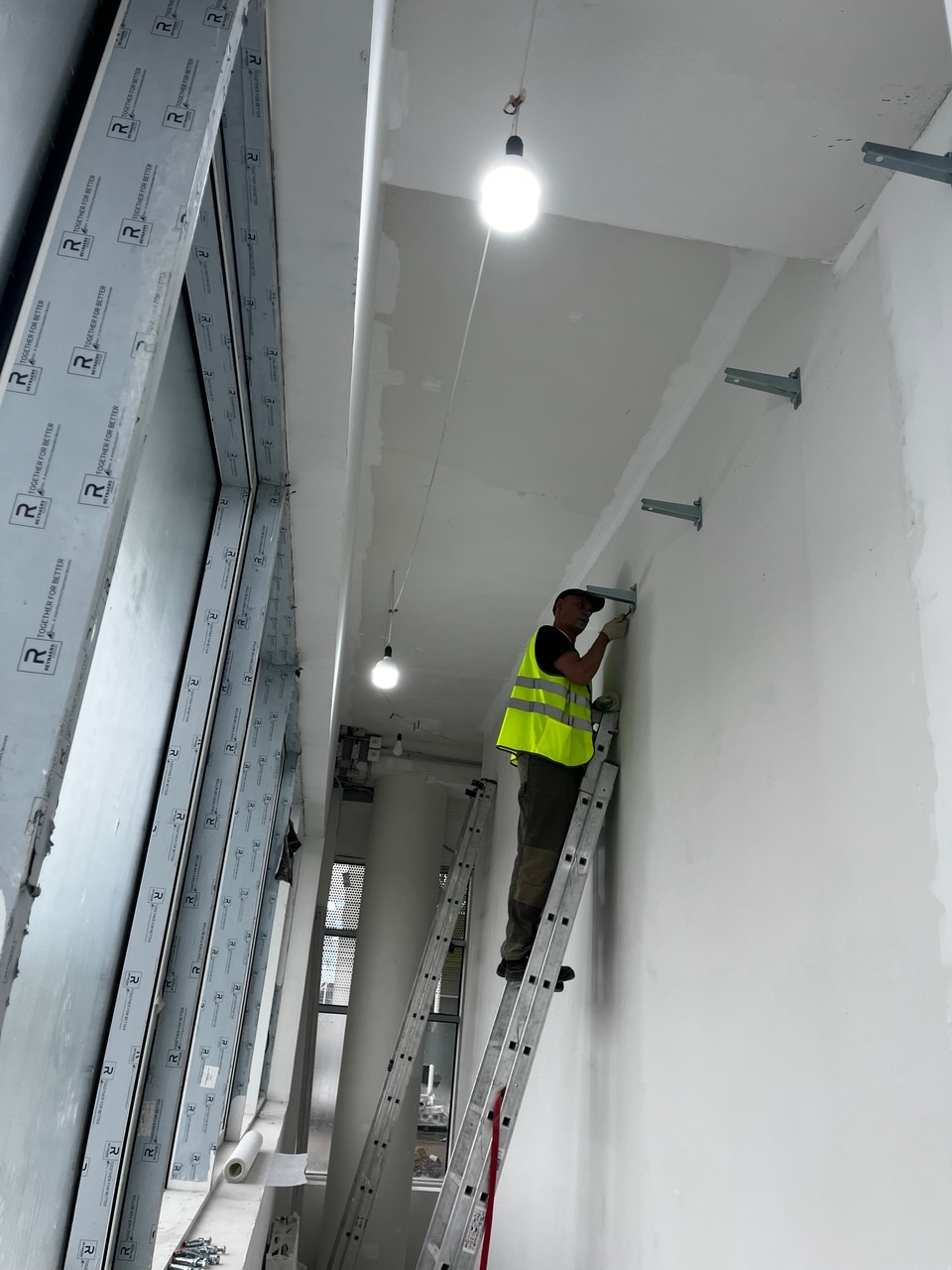

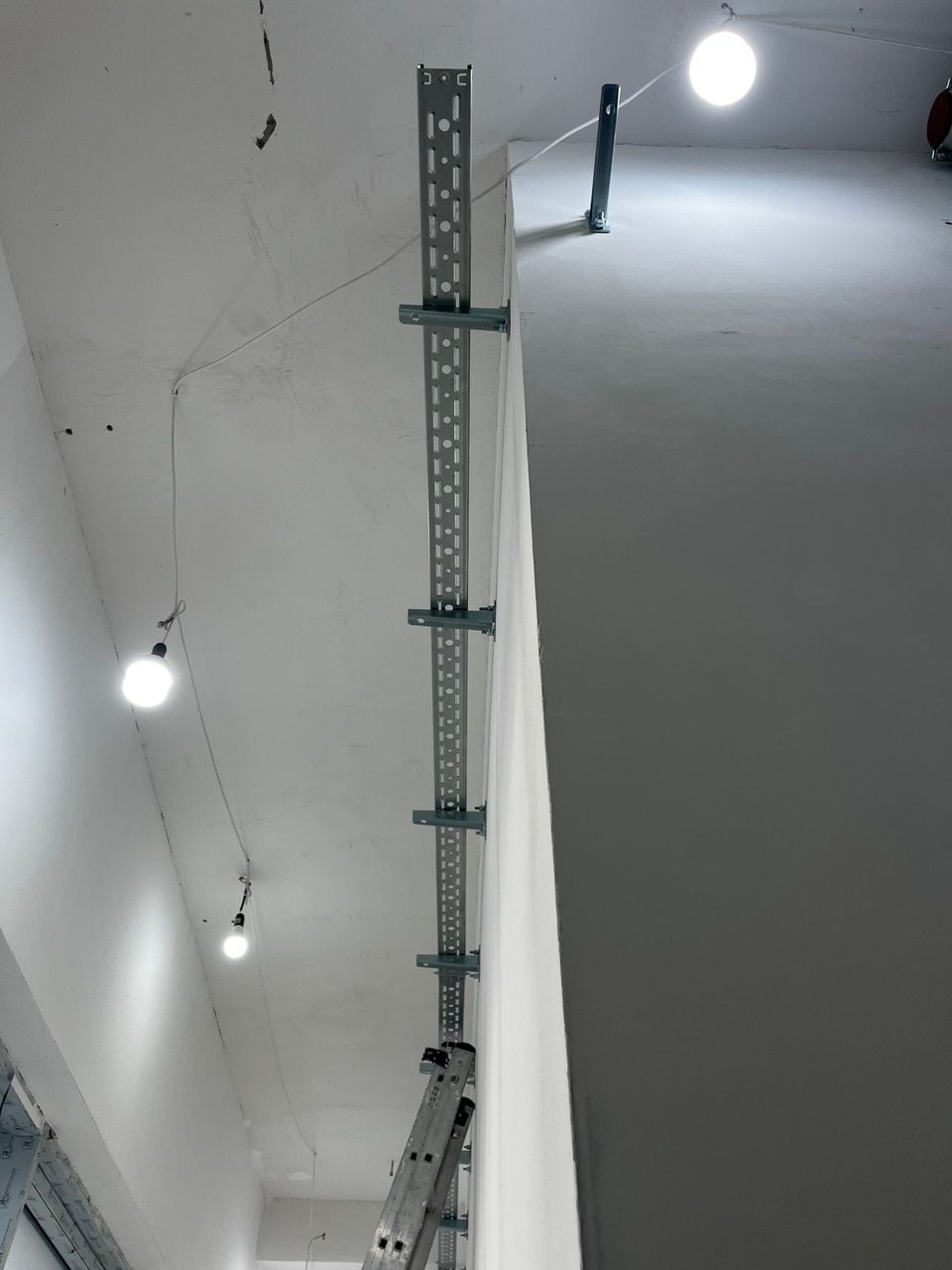

| 3. Установка несущих конструкций | Крепление лотков, коробов, труб | Шаг крепления: лотки — 2–2,5 м, короба — до 3 м. Высота установки — не менее 2 м от пола |
| 4. Прокладка кабелей | Укладка кабелей с помощью раскаточных роликов | Кабель должен располагаться по прямой, углы — 90 градусов. В большинстве случаев линия должна быть цельной, без соединений |
| 5. Крепление кабелей | Фиксация кабеля в лотках или коробах | Крепление через каждые 1 м. На вертикальных участках — чаще |
| 6. Заземление | Заземление металлических лотков с двух сторон | Обязательно для металлических конструкций. В системе TN кабельные конструкции должны быть присоединены к заземлённой нейтрали |
| 7. Маркировка и проверка | Маркировка кабелей, проверка целостности линий | Проверка соответствия проекту и нормативам |
Нормативные требования
Монтаж слаботочных систем и кабеленесущих конструкций регламентируется несколькими документами:
| Нормативный документ | Что регламентирует |
|---|---|
| ПУЭ (Правила устройства электроустановок) | Основные требования к прокладке кабельных линий |
| ГОСТ Р 56553-2015 | Монтаж слаботочных кабельных систем |
| СП 76.13330.2016 «Электротехнические устройства» | Монтаж электропроводки на лотках, лестницах и в коробах |
| СТО СМК 71.12.12 | Монтаж электропроводок слаботочных систем |
Совместная прокладка силовых и слаботочных кабелей допускается при наличии физической негорючей преграды между ними.
Как выбрать кабеленесущую систему для слаботочных сетей?
| Фактор | Что учитывать |
|---|---|
| Тип кабелей | Витая пара, оптоволокно, коаксиальный кабель — для каждого могут потребоваться разные системы |
| Количество кабелей | От этого зависит размер лотка или короба. Ширина лотков: 50, 100, 200, 300, 400, 600 мм |
| Условия эксплуатации | Внутренняя или наружная установка, температура, влажность |
| Электромагнитная совместимость | Для защиты от помех могут потребоваться экранированные короба |
| Эстетика | В открытых помещениях лучше использовать закрытые короба |
| Бюджет | Соотношение стоимости и срока службы |
Пример из практики
Недавно мы выполняли монтаж кабеленесущих систем для слаботочных сетей в офисном здании в Москве. Заказчику требовалось организовать трассы для интернета, телефонии, видеонаблюдения и системы контроля доступа.
| Что было сделано | Результат |
|---|---|
| Проложены магистральные трассы из проволочных лотков в технических коридорах | Надёжная и доступная для обслуживания инфраструктура |
| В рабочих помещениях установлены пластиковые короба | Эстетичный внешний вид, кабели скрыты |
| Для скрытой прокладки использованы гофрированные трубы с зондом | Быстрая замена кабелей без повреждения стен |
| Все металлические конструкции заземлены | Безопасность в соответствии с ПУЭ |
| Кабели промаркированы | Упрощённое обслуживание и модернизация |
Сейчас офис полностью готов к подключению всех слаботочных систем, а кабельная инфраструктура не мешает интерьеру и легко обслуживается.
Заключение
Грамотный монтаж кабеленесущих систем для слаботочных сетей — это основа надёжной работы интернета, телефонии, видеонаблюдения и других систем. Доверяйте эту работу профессионалам, которые знают нормативы и имеют опыт с различными типами объектов.
