Надёжное электроснабжение — основа бесперебойной работы любого промышленного предприятия. Особенно это касается пищевых производств, где даже кратковременное отключение электроэнергии может привести к остановке технологических линий, порче продукции и серьёзным финансовым потерям. Подробнее о видах электромонтажных работ на промышленных объектах можно узнать на нашем сайте.
В этой статье расскажем о выполненных работах по монтажу концевых муфт на кабеле АПвПуг 3х240-10кВ для одного из крупнейших молочных комбинатов Московского региона — Озерецкого Молочного Комбината (ОМК).
Об объекте: Озерецкий Молочный Комбинат
Озерецкий Молочный Комбинат (ОМК) — это современное высокотехнологичное предприятие, входящее в группу компаний «Экомилк». Комбинат специализируется на производстве сливочного масла, топленого масла, спредов, молочных жиров и других молочных продуктов. Продукция выпускается под известными торговыми марками: «Альпийская коровка», «Дольче Вита», «Домик на Вологде», «Вологодские кружева» и другими.
Особенностью комбината является собственная развитая энергетическая инфраструктура, включающая собственную генерацию и распределительную сеть среднего и низкого напряжения. Это предъявляет повышенные требования к качеству и надёжности всех элементов системы электроснабжения, включая кабельные линии и соединительные муфты.
Кабель АПвПуг 3х240-10кВ: характеристики и особенности
Кабель марки АПвПуг 3х240-10кВ — это силовой кабель с алюминиевыми токопроводящими жилами, предназначенный для эксплуатации в сетях среднего напряжения.
| Характеристика | Значение |
|---|---|
| Марка | АПвПуг |
| Количество жил | 3 |
| Сечение жил | 240 мм² |
| Номинальное напряжение | 10 кВ |
| Материал жил | Алюминий, многопроволочные круглые уплотнённые жилы (класс 2 по ГОСТ 22483-2021) |
| Изоляция | Сшитый полиэтилен (СПЭ) |
| Бронирование | Стальная броня, обеспечивающая защиту от механических повреждений |
| Температурный диапазон | От -60 до +50 °С |
| Радиус изгиба | Не менее 12 наружных диаметров |
Кабель АПвПуг 3х240-10кВ широко применяется для прокладки в земле (траншеях) и обеспечивает надёжную работу в самых сложных условиях эксплуатации. Бронированное исполнение делает его устойчивым к механическим воздействиям, что особенно важно для промышленных объектов с интенсивным движением транспорта и техники. Если вам требуется расчёт стоимости работ по прокладке кабельных линий, наши инженеры помогут подготовить точную смету.
Концевые муфты для кабеля 10 кВ: назначение и виды
Концевые муфты — это неотъемлемый элемент кабельных линий среднего напряжения. Они предназначены для оконцевания силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ.
Основные задачи концевых муфт:
- Герметизация концов кабеля после разделки
- Предотвращение продольного распространения влаги по жилам
- Защита от коронного разряда и поверхностных перекрытий
- Обеспечение электрической прочности соединения
- Надёжное подключение кабеля к электрооборудованию
Для кабеля АПвПуг 3х240-10кВ применяются термоусаживаемые концевые муфты, которые обеспечивают высокую герметичность и надёжность соединения. Монтаж таких муфт выполняется с использованием газовой горелки или высокотемпературного фена для усадки термоусаживаемых материалов.
Типы концевых муфт для кабелей 10 кВ:
| Тип муфты | Особенности | Применение |
|---|---|---|
| Термоусаживаемые | Монтаж с нагревом, высокая герметичность | Универсальное решение для большинства объектов |
| Холодной усадки | Монтаж без огня и нагрева, равномерное давление | Объекты с повышенными требованиями пожарной безопасности |
| Внутренней установки | Для помещений всех категорий влажности | Закрытые распределительные устройства |
| Наружной установки | Устойчивость к атмосферным воздействиям | Открытые распределительные устройства, опоры ЛЭП |
На объекте ОМК были применены термоусаживаемые концевые муфты, обеспечивающие максимальную надёжность и долговечность соединений в условиях интенсивной эксплуатации.
Этапы монтажа концевых муфт на объекте ОМК
Работы по монтажу концевых муфт на кабеле АПвПуг 3х240-10кВ выполнялись с соблюдением всех нормативных требований и технологических регламентов. Все работы выполняются с учётом требований согласования проектов с сетевыми организациями и Ростехнадзором при необходимости.
Этап 1. Подготовительные работы
- Проверка состояния кабеля и муфты
- Подготовка рабочего места и инструмента
- Проверка соответствия муфты типу и сечению кабеля
Этап 2. Разделка кабеля
- Снятие наружного защитного покрова и брони
- Удаление изоляционных слоёв с соблюдением размеров разделки
- Зачистка токопроводящих жил
Этап 3. Установка муфты
- Последовательная усадка термоусаживаемых трубок и перчаток с нагревом
- Формирование узла заземления
- Установка наконечников на жилы кабеля
Важно: при монтаже узла заземления на кабель с броней необходимо дополнительно использовать соответствующий комплект заземления.
Этап 4. Проверка и испытания
- Визуальный контроль качества монтажа
- Электрические испытания изоляции повышенным напряжением
- Проверка целостности заземления
Монтаж должен осуществляться при температурах не ниже -10°С. На объекте ОМК работы проводились в благоприятных погодных условиях, что гарантировало высокое качество монтажа.
Меры безопасности при монтаже
Работы на кабельных линиях 10 кВ относятся к категории опасных и требуют строгого соблюдения правил безопасности:
- Работы выполняются только обученным и аттестованным персоналом с допуском к работам в электроустановках свыше 1000 В
- Используются средства индивидуальной защиты (диэлектрические перчатки, боты, инструмент с изолирующими рукоятками)
- Перед началом работ кабельная линия отключается и заземляется
- Монтаж выполняется по утверждённой технологии и проектной документации
- Все соединения проверяются на механическую прочность и электрическую надёжность
Результат выполненных работ

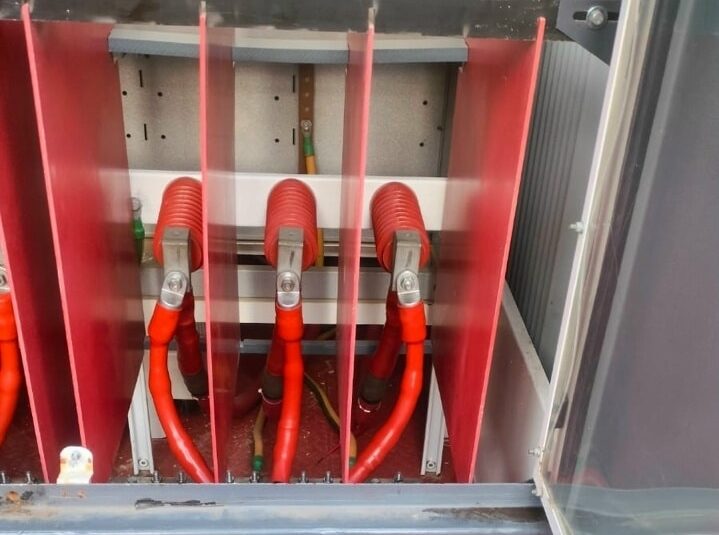

В результате проведённых работ на Озерецком Молочном Комбинате были смонтированы концевые муфты на кабеле АПвПуг 3х240-10кВ. Это обеспечило:
- Надёжное подключение нового оборудования к распределительной сети комбината
- Соответствие всех соединений требованиям ПУЭ и отраслевых норм
- Повышение надёжности электроснабжения технологических линий
- Исключение рисков аварийных отключений из-за некачественных кабельных соединений
Опыт, полученный при выполнении работ на ОМК, подтверждает высокую квалификацию наших специалистов и их способность решать задачи любой сложности на промышленных объектах. Примеры других выполненных проектов можно посмотреть в галерее.
Заключение
Монтаж концевых муфт на кабелях среднего напряжения — это ответственная задача, требующая профессиональных знаний, опыта и строгого соблюдения технологий. Доверяйте эту работу специалистам, которые гарантируют качество и надёжность каждого соединения.
