Прокладка кабельных линий в грунте — это один из самых надёжных и распространённых способов организации электроснабжения. Он обеспечивает защиту кабелей от атмосферных воздействий, механических повреждений и несанкционированного доступа. В условиях Москвы и Московской области, где плотность застройки и насыщенность подземными коммуникациями особенно высоки, грамотный подход к прокладке кабеля в земле становится критически важным.
В этой статье разберём основные технологии, требования нормативных документов, особенности выбора кабеля и этапы выполнения работ. Подробнее о видах электромонтажных работ можно узнать на нашем сайте.
Почему прокладка кабеля в грунте — это надёжно
Подземная прокладка кабельных линий — это альтернатива воздушным линиям электропередач. Она имеет ряд преимуществ:
| Преимущество | Пояснение |
|---|---|
| Защита от погодных условий | Кабель не страдает от ветра, снега, гололёда и перепадов температур |
| Эстетика | Отсутствие висящих проводов на опорах, особенно актуально в жилых зонах и на благоустроенных территориях |
| Надёжность | Меньше риск обрывов и повреждений от падающих деревьев или посторонних предметов |
| Долговечность | При правильном монтаже срок службы подземной кабельной линии значительно выше воздушной |
Однако такой способ требует строгого соблюдения технологий и нормативных требований. Ошибки на этапе проектирования или монтажа могут привести к серьёзным авариям и дорогостоящим переделкам.
Нормативные требования: ПУЭ и другие документы
Основной документ, регламентирующий прокладку кабелей в земле, — Правила устройства электроустановок (ПУЭ), глава 2.3 «Кабельные линии напряжением до 220 кВ». Вот ключевые требования, которые необходимо соблюдать:
Выбор кабеля
Для прокладки в земле или воде должны применяться преимущественно бронированные кабели. Металлические оболочки таких кабелей должны иметь внешний покров для защиты от химических воздействий.
Глубина заложения
Согласно пункту 2.3.84 ПУЭ-7, глубина заложения кабельных линий от планировочной отметки должна быть:
- Не менее 0,7 м — для линий до 20 кВ
- Не менее 1 м — для линий 35 кВ
- Не менее 1 м — при пересечении улиц и площадей (с учётом песчаной подушки — 1,1 м)
- До 0,5 м (с учётом подушки 0,6 м) — допускается при вводе в здание на участке длиной не более 5 метров
Для кабельных линий 6–10 кВ, прокладываемых по пахотным землям, глубина должна быть не менее 1 м.
Песчаная подушка и засыпка
Кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака. Толщина песчаной подушки должна быть не менее 10 см.
Защита от механических повреждений
Кабели на всём протяжении должны быть защищены от механических повреждений:
- При напряжении 35 кВ и выше — железобетонными плитами толщиной не менее 50 мм
- При напряжении ниже 35 кВ — плитами или глиняным обыкновенным кирпичом в один слой поперек трассы
- Для кабелей до 20 кВ (кроме линий выше 1 кВ, питающих электроприемники I категории) допускается применение сигнальных пластмассовых лент
Важно: применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.
Расстояния до других объектов
- Расстояние от кабеля до фундаментов зданий и сооружений должно быть не менее 0,6 м
- Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается
- Расстояние между соседними кабелями должно быть не менее 10 см
Технологии прокладки кабеля в грунте
Существует несколько способов прокладки кабельных линий в земле. Выбор зависит от условий на объекте, типа грунта, наличия препятствий и бюджета.
Открытая прокладка (траншейный способ)
Классический и наиболее распространённый метод. Вдоль трассы будущей кабельной линии выкапывается траншея, на дно которой укладывается песчаная подушка, затем кабель, после чего он засыпается песком, защищается кирпичом или сигнальной лентой и окончательно засыпается грунтом.

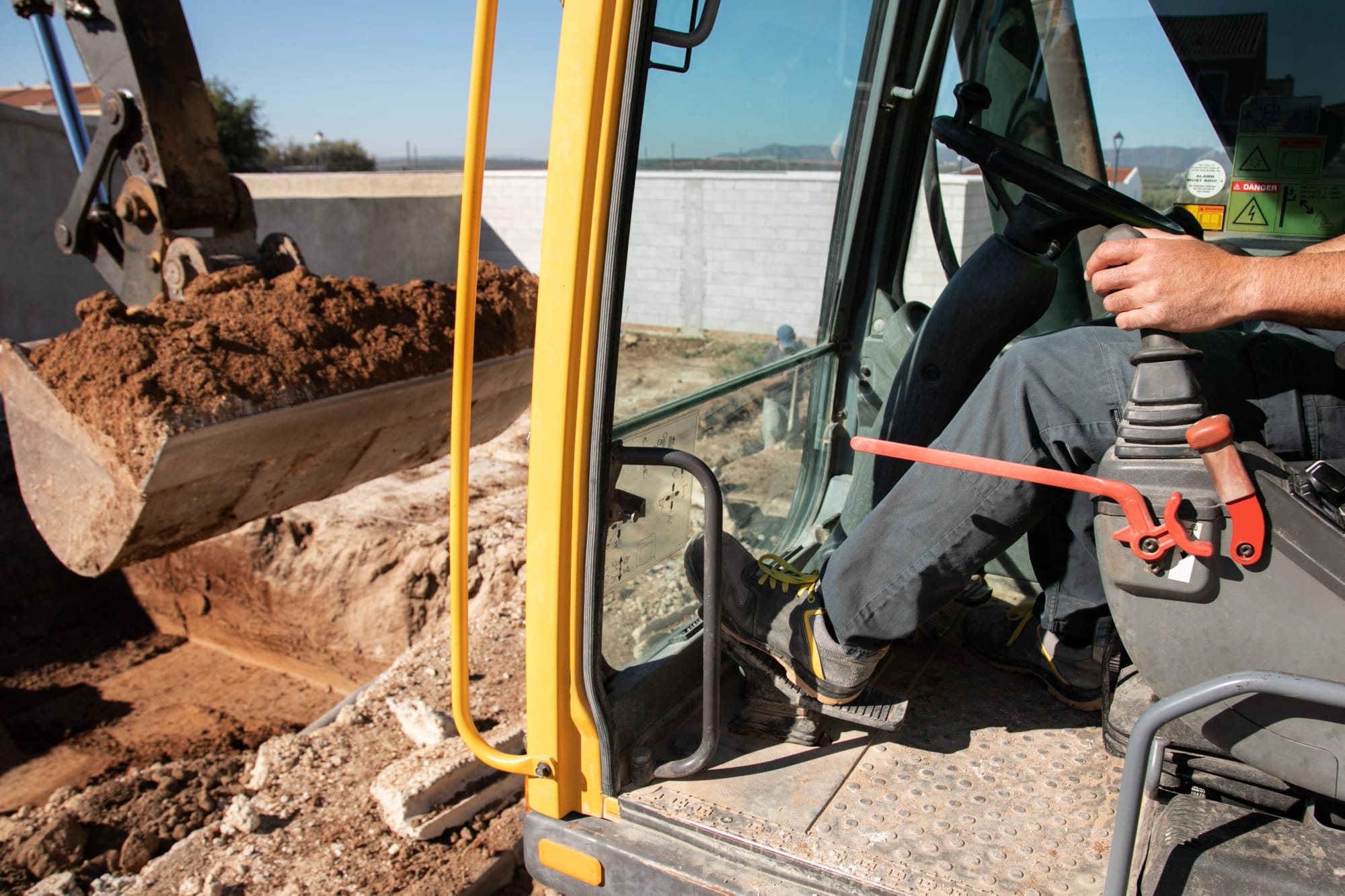

Для рытья траншей используется специализированная техника — экскаваторы или тренчеры. При рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм защита кирпичом укладывается вдоль трассы (для одного кабеля).
Бестраншейная прокладка (ГНБ)
Горизонтально-направленное бурение (ГНБ) — современная технология, позволяющая прокладывать коммуникации без рытья траншей. Это особенно актуально в условиях плотной городской застройки, где вскрытие асфальта или нарушение благоустройства недопустимо.
Метод ГНБ позволяет:
- Прокладывать кабель под дорогами, площадями, железнодорожными путями
- Сохранять ландшафт и благоустройство территории
- Проводить работы в труднодоступных местах
- Минимизировать воздействие на окружающую среду
Работы по ГНБ регламентируются СП 341.1325800.2017 «Подземные инженерные коммуникации. Прокладка горизонтальным направленным бурением». Подробнее о прокладке кабельных линий методом ГНБ можно узнать на нашем сайте.
Прокладка в трубах (ПНД)
Иногда для дополнительной защиты кабеля применяется прокладка в полиэтиленовых трубах низкого давления (ПНД). Это актуально на участках с высоким риском механических повреждений, при пересечении с другими коммуникациями или в агрессивных грунтах. Подробнее об устройстве кабельной канализации из ПНД читайте в соответствующем разделе.
Глубина траншеи при прокладке в трубах — не менее 0,8 м, с устройством песчаной подушки снизу и сверху.
Особенности прокладки кабеля в Москве и Московской области
В столичном регионе существует ряд особенностей, которые необходимо учитывать при проектировании и монтаже кабельных линий:
В Москве и Московской области обязательно согласование трассы с сетевыми организациями и, при необходимости, с Ростехнадзором. Без этого проведение земляных работ и подключение к сетям невозможно. Наш опыт показывает, что профессиональный подход к согласованию позволяет избежать задержек и дополнительных затрат.
Этапы выполнения работ под ключ
Мы выполняем весь комплекс работ по прокладке кабеля в грунте — от проекта до ввода в эксплуатацию:
Часто задаваемые вопросы
Заключение
Прокладка кабеля в грунте — это ответственный процесс, требующий профессиональных знаний, опыта и строгого соблюдения норм. Ошибки на любом этапе — от выбора кабеля до глубины траншеи — могут привести к дорогостоящим переделкам, авариям и угрозе безопасности.
В Москве и Московской области, где под землёй переплетены десятки километров различных коммуникаций, особенно важно доверять работу специалистам. Мы выполняем все виды работ по прокладке кабеля в грунте — от проектирования до сдачи объекта, с гарантией качества и соблюдением всех требований ПУЭ.
