Кабельная канализация из труб ПНД — это современное и надёжное решение для защиты силовых кабелей и линий связи при подземной прокладке. В условиях Московской области, где плотность застройки, насыщенность подземными коммуникациями и требования к благоустройству особенно высоки, грамотное устройство кабельной канализации становится не просто рекомендацией, а необходимостью.

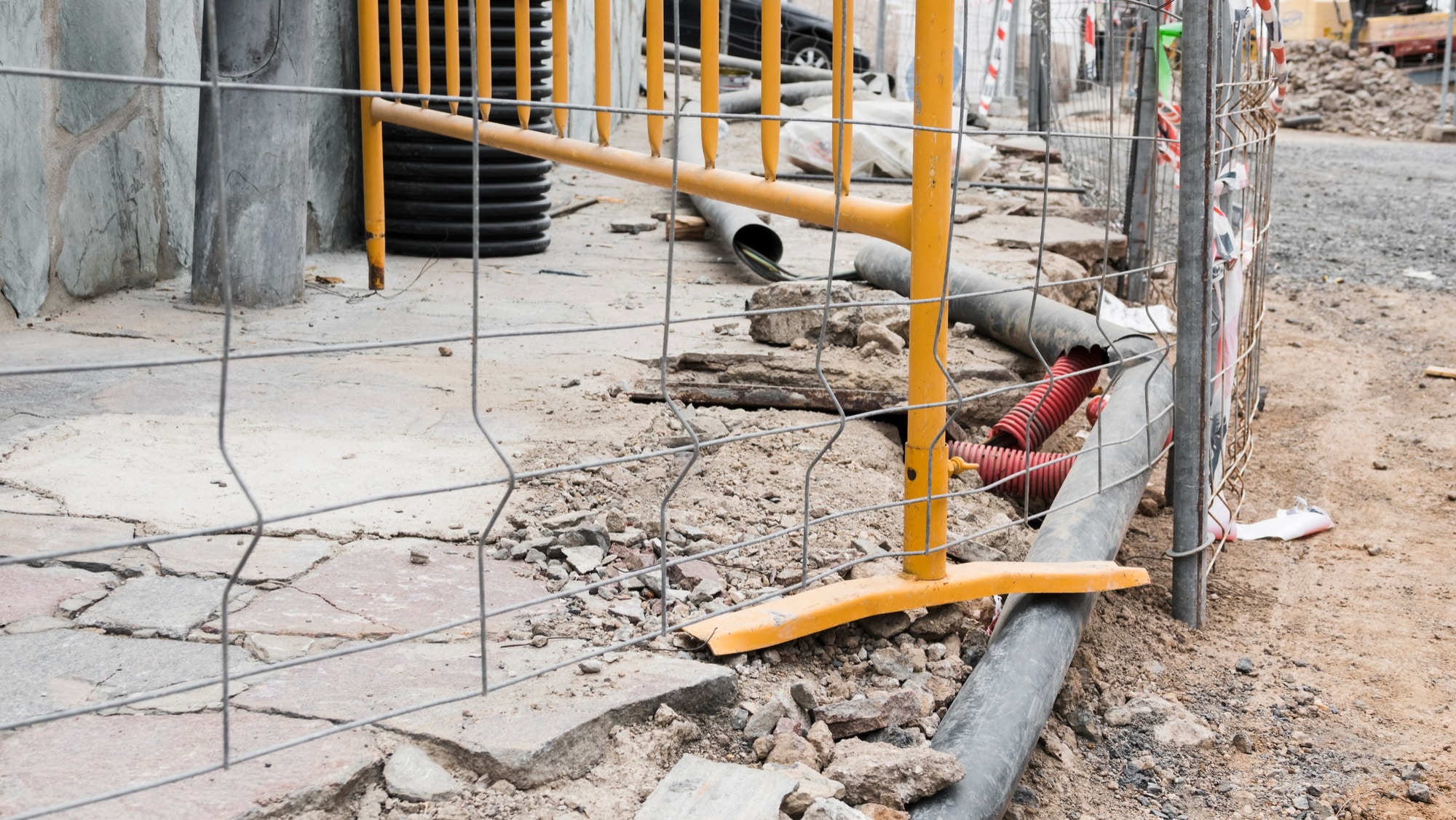

Недавно мы завершили очередной проект по устройству кабельной канализации из ПНД для заказчика в Московской области. В этой статье расскажем, как проходили работы, какие трубы использовались и почему этот метод становится стандартом для современных объектов.
Что такое кабельная канализация из ПНД?
Кабельная канализация — это система подземных трубопроводов, предназначенных для прокладки и защиты кабельных линий. Трубы из полиэтилена низкого давления (ПНД) стали наиболее популярным материалом для таких систем благодаря своим уникальным свойствам:
| Преимущество | Пояснение |
|---|---|
| Высокая прочность | Трубы ПНД выдерживают значительные грунтовые нагрузки при подземной укладке |
| Коррозионная стойкость | Материал не подвержен ржавчине и химическим воздействиям |
| Морозостойкость | ПНД сохраняет свойства при температурах до -45°C, что особенно важно для Московского региона с его суровыми зимами |
| Диэлектрические свойства | Сопротивление не менее 100 МОм, что идеально для защиты кабелей |
| Долговечность | Срок службы труб ПНД составляет десятки лет без потери свойств |
| Гибкость | Возможность укладки в бухтах, что упрощает монтаж на сложных трассах |
Для прокладки в грунте предпочтение отдаётся ПНД трубе с устойчивостью к ультрафиолету и химическим воздействиям. Применение труб с материалами, сертифицированными по пожарной безопасности и диэлектрическим характеристикам, является обязательным требованием.
Какие трубы мы использовали
Для нашего проекта в Московской области мы применили гофрированные двустенные трубы ПНД. Это современное решение, которое обеспечивает максимальную защиту кабельных линий.
| Характеристика | Описание |
|---|---|
| Диаметр | 40–200 мм (выбирается в зависимости от сечения и количества кабелей) |
| Конструкция | Двустенная: наружная гофрированная стенка (противостоит механическим нагрузкам и давлению грунта) + внутренняя гладкая (для лёгкой протяжки кабеля) |
| Кольцевая жёсткость | До 13 кПа — выдерживает высокие нагрузки при глубине заложения до 3 м |
| Протяжка | Нейлоновый тросик в комплекте — упрощает прокладку кабеля |
| Температурный диапазон | От -25°C до +90°C — всесезонный характер работ |
Трубы ПНД имеют высокие прочностные характеристики, которые позволяют использовать их при прокладке как в бетоне, так и в грунте. Внутренняя поверхность должна быть абсолютно гладкой, что облегчает процесс продевания кабеля.
Как проходили работы: этапы монтажа
Работы по устройству кабельной канализации из ПНД выполнялись с соблюдением всех нормативных требований и технологических регламентов.
Этап 1. Проектирование и разметка
Перед началом работ мы разработали схему трассы с учётом существующих подземных коммуникаций, нагрузок и глубины прокладки. Обязательным требованием является наличие топографического плана участка. Выполнили геодезическую съёмку с привязкой к местности.
Этап 2. Земляные работы
Был выбран траншейный метод прокладки — классический и наиболее распространённый способ. Вдоль трассы будущей кабельной линии выкопана траншея глубиной от 0,7 до 1,2 м (в зависимости от напряжения и условий) с учётом глубины промерзания грунта (рекомендуемое заглубление — 1,5–2 м).
Этап 3. Устройство песчаной подушки
На дно траншеи была засыпана песчаная подушка толщиной не менее 10 см для создания ровного и стабильного основания.
Этап 4. Укладка труб
Трубы ПНД были уложены в траншею и соединены в непрерывную линию. Для стыковки использовались муфты с резиновыми уплотнительными кольцами — трубы вставляются в раструбы с небольшим усилием. Это обеспечивает герметичность и надёжность соединения.
Этап 5. Протяжка кабеля
С помощью нейлонового тросика-протяжки, входящего в комплект трубы, был проложен кабель. Гладкая внутренняя поверхность трубы значительно упростила этот процесс.
Этап 6. Защита и обратная засыпка
После укладки трубы были засыпаны песком (слой не менее 10 см), затем — грунтом с послойным уплотнением.
Этап 7. Монтаж смотровых колодцев
Для обслуживания и ревизии кабельной линии были установлены смотровые колодцы в предусмотренных проектом местах.
Почему заказчики выбирают кабельную канализацию из ПНД
Спрос на устройство кабельной канализации из ПНД в Московской области стабильно растёт. Вот основные причины:
| Причина | Пояснение |
|---|---|
| Надёжная защита кабеля | Труба защищает от механических повреждений, влаги и агрессивных сред |
| Возможность замены кабеля | Кабель легко извлечь и заменить без вскрытия траншеи |
| Соблюдение норм ПУЭ | Прокладка в трубах соответствует требованиям пожарной безопасности |
| Долговечность | Срок службы системы — десятилетия |
| Эстетика | Отсутствие воздушных линий, сохранение ландшафта |
В ПУЭ регламентированы допустимые способы прокладки кабелей в пластмассовых трубах и требования к изоляции и защите кабелей. Нормы регламентируют минимальные глубины, расстояния до других коммуникаций, требования к засыпке траншеи и к песчаной подушке.
Что мы сделали на этом объекте
| Что было сделано | Результат |
|---|---|
| Разработана схема трассы с учётом существующих коммуникаций | Исключены риски повреждения смежных сетей |
| Выполнена геодезическая съёмка и разметка | Точное соблюдение проектных решений |
| Проложена траншея с песчаной подушкой | Надёжное основание для труб |
| Уложены двустенные гофрированные трубы ПНД с муфтовыми соединениями | Герметичная и прочная кабельная канализация |
| Протянут кабель с помощью тросика | Быстрая и аккуратная прокладка |
| Выполнена обратная засыпка с уплотнением | Восстановление поверхности, соответствие нормам благоустройства |
| Установлены смотровые колодцы | Обеспечен доступ для обслуживания |
Заключение
Устройство кабельной канализации из ПНД — это надёжное, долговечное и технологичное решение для защиты кабельных линий. В условиях Московской области, где требования к качеству и безопасности особенно высоки, такой подход становится стандартом для жилых комплексов, промышленных объектов и коммерческой недвижимости.
Мы имеем опыт реализации проектов любой сложности — от небольших частных домов до крупных объектов. На каждом этапе — от проектирования до сдачи — мы строго соблюдаем нормативные требования и гарантируем качество.
